Proyecto
Servicio de reparación / reforzamiento de unión conductor a la estructura de los 4 Tanques de Almacenamiento de Producto TK-01/02/03/04
Cliente: Asfaltos Mesoamericanos S.A. de C.V. (AxfalTec)
Servicio: Control de Corrosión
Información General
AxfalTec cuenta con cuatro (04) tanques verticales de almacenamiento de combustible derivado del petróleo identificados como TK-01, TK-02, TK-03 y TK-04 construidos en acero al carbono con un diámetro de 45.5 m, pertenecientes a la planta de combustibles de la Terminal de Usos Múltiples (TUM) Central API Dos Bocas, Paraíso, Tabasco. Cada tanque tiene instalado desde el 2016 un Sistema de Protección Catódica (SPC) de corriente impresa con ánodos MMO (Mixed Metal Oxide) tipo malla. Cada sistema fue puesto en operación en el año 2018, los cuales están dirigidos a proteger el fondo de los tanques de la corrosión externa, en este caso, de la corrosión por suelos. Cada SPC está formado por:- 01 transformador – Rectificador enfriado en aceite
- 22 ánodos MMO (Mixed Metal Oxide) tipo Malla
- Conexiones de positivos y negativo
- 01 caja de Conexión
- 06 celdas de Referencias Fijas de Cobre /Sulfato de Cobre (Cu/CuSO4)
Alcance del Proyecto

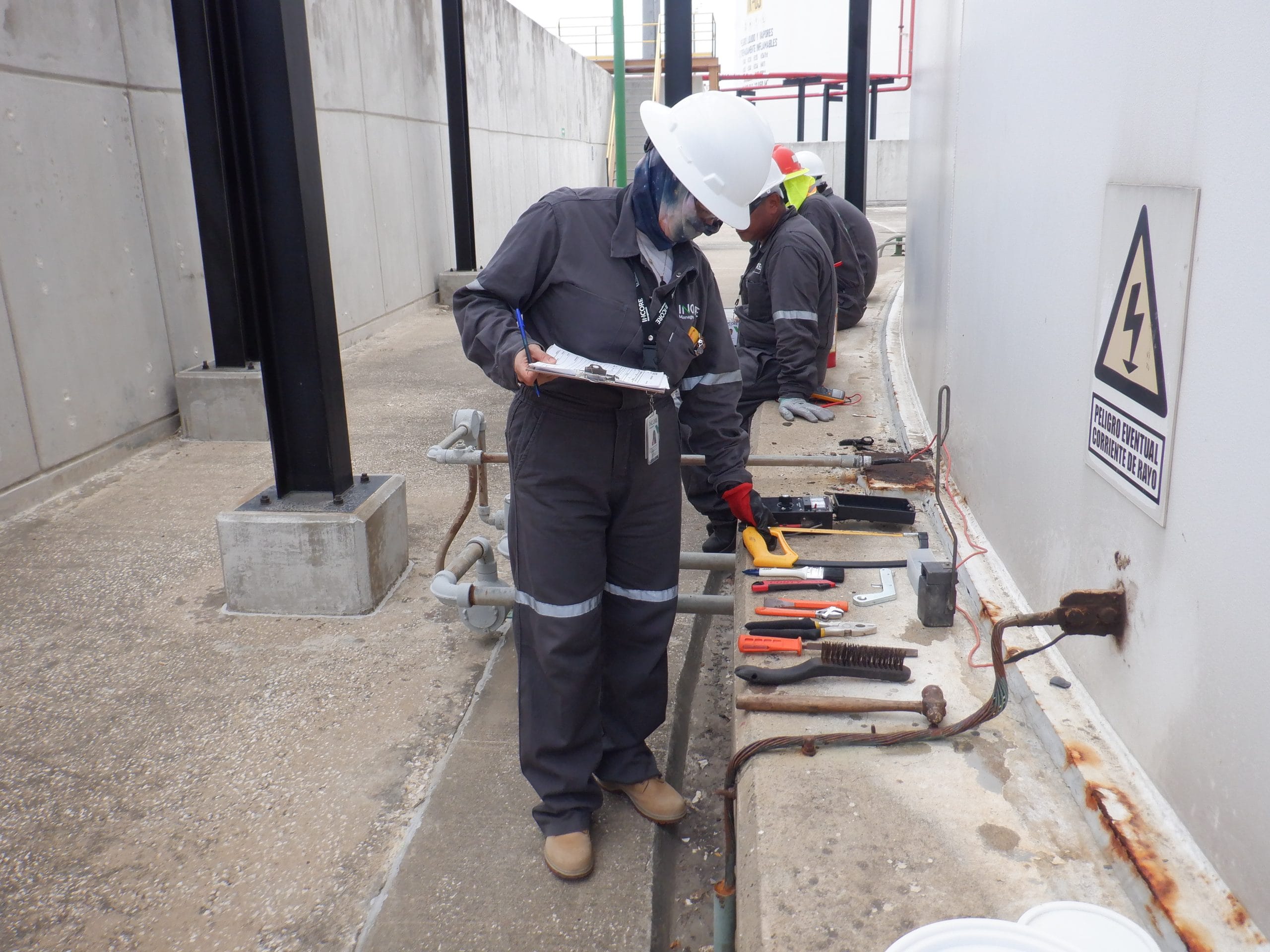

El alcance del servicio consistió en la reparación y reforzamiento de la conexión del negativo proveniente del rectificador del sistema de protección catódica de corriente impresa hacia los tanques de almacenamiento de combustible TK-01, TK-02, TK-03 y TK-04, considerando limpieza manual correspondiente, soldadura exotérmica por aluminotermia, aplicación de recubrimiento y verificando la continuidad de la conexión. Las principales actividades realizadas fueron:- Remoción del recubrimiento epóxico existente y limpieza manual efectiva hasta mostrar el metal base donde se realizará la soldadura.

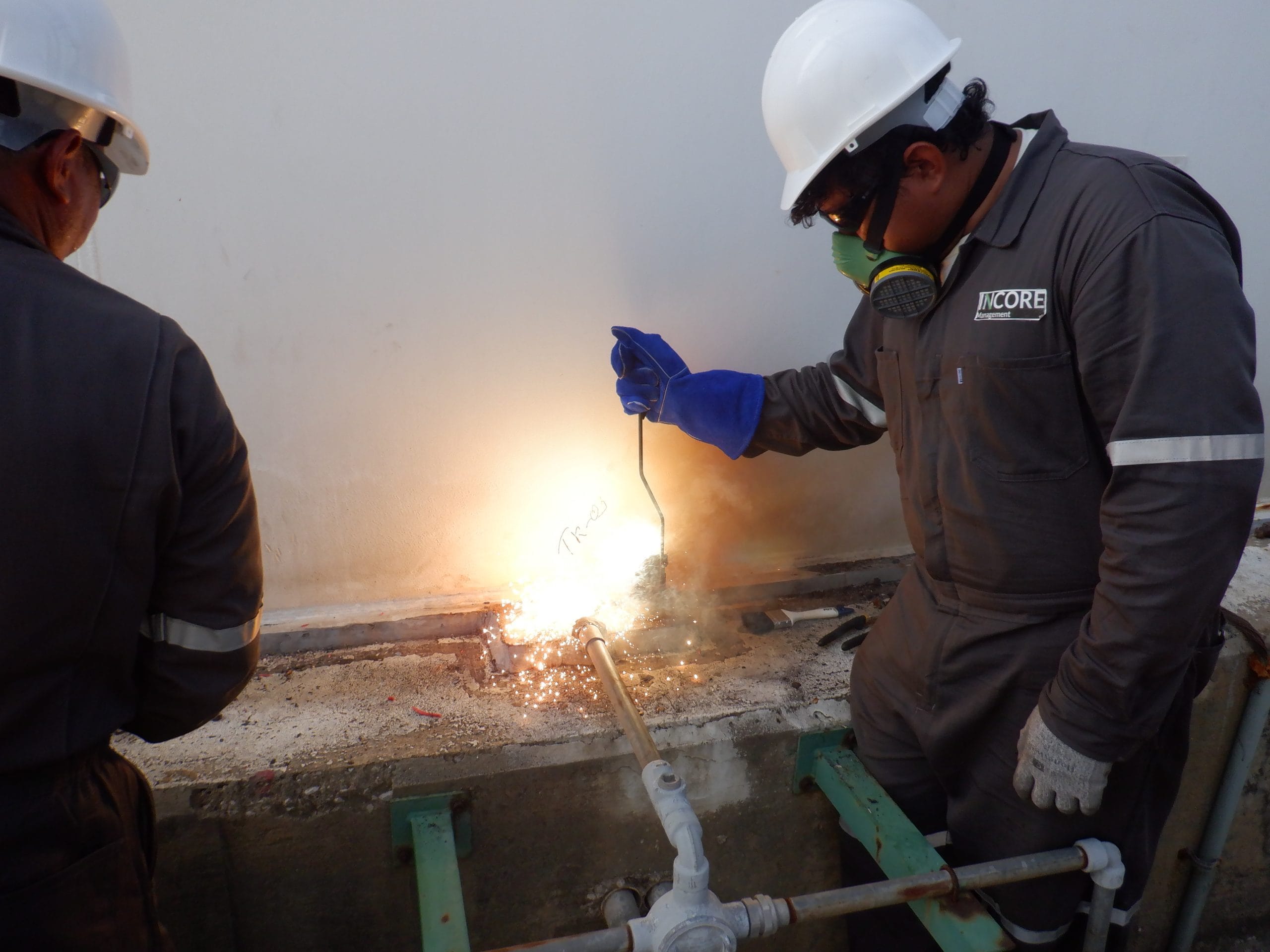

- Aplicación de soldadura exotérmica (Aluminotérmico) Cobre-acero para la unión de conductor de cobre (negativo) a placa del tanque de almacenamiento.
- Verificación de continuidad al finalizar la soldadura.

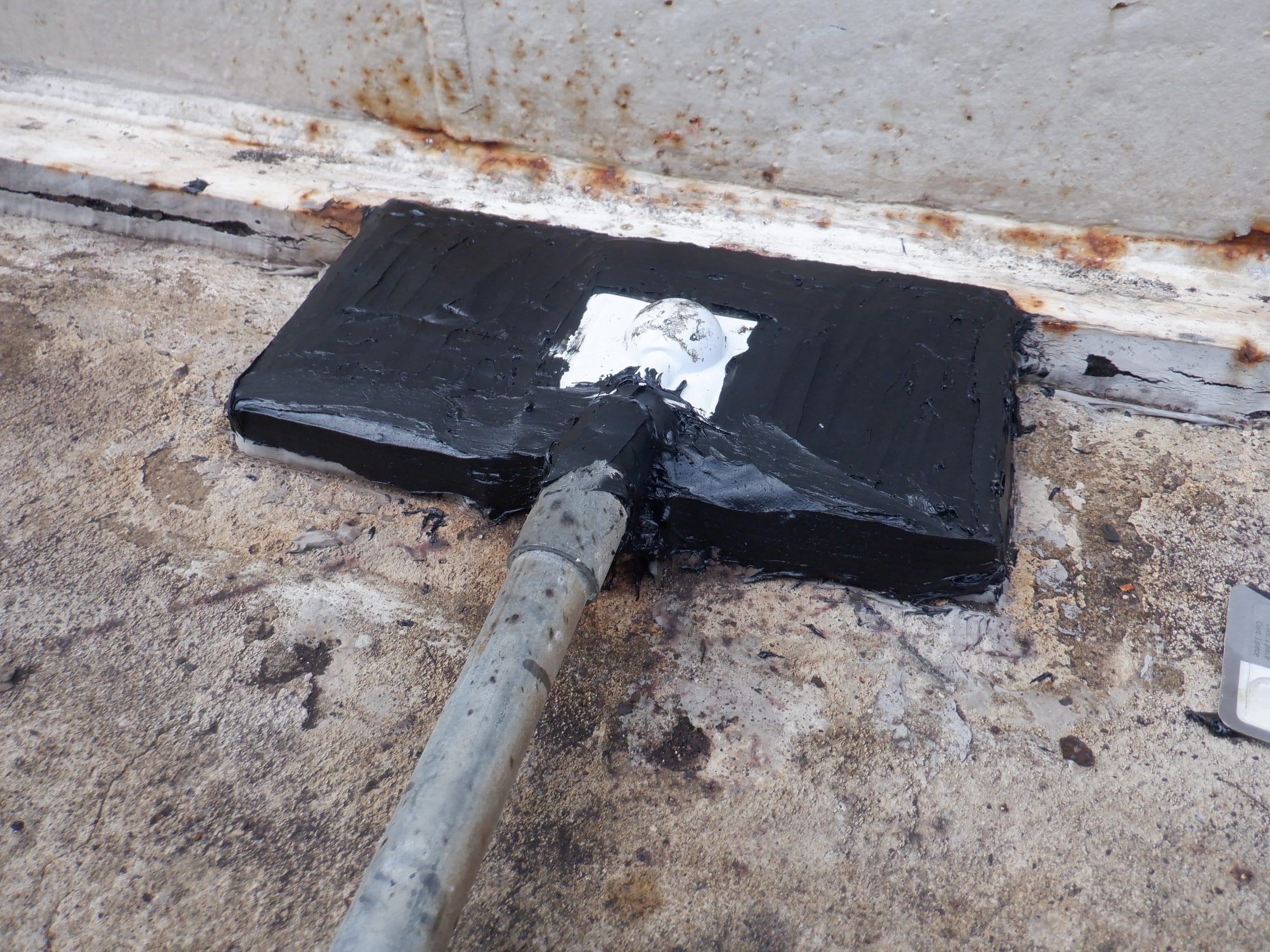

- Aplicar compuesto epóxico y recubrimiento anticorrosivo.
Resultado
- Se verifica la existencia de continuidad entre el cable y/o alambre soldado y la estructura.
- Se repara la conexión del negativo de los rectificadores.
- Se dejan operativos los sistemas de protección catódica de corriente impresa hacia los tanques de almacenamiento de combustible TK-01, TK-02, TK-03 y TK-04.
