Información General

El objetivo del servicio fue evaluar y diagnosticar la presencia de interferencias por corriente alterna (AC) inducidas sobre los segmentos del Sistema de Transporte de Gas Natural (STGN) Los Ramones Fase II Sur, derivadas de la convivencia con infraestructura eléctrica de la Comisión Federal de Electricidad (CFE) y de terceros. La evaluación permitió determinar el impacto de estas interferencias sobre la integridad de los ductos, el desempeño de los sistemas de protección catódica y la seguridad del personal. Para ello, se realizaron las siguientes actividades:

• Identificación de cruces y paralelismos con líneas eléctricas.

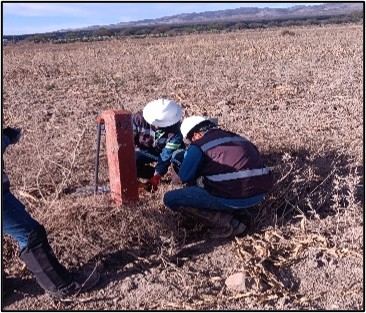

• Medición de potenciales AC y DC (ON-OFF) en ductos, testigos y cupones.
• Evaluación del riesgo de corrosión por corriente alterna (AC Corrosion).
• Análisis de riesgos de seguridad asociados a voltajes inducidos.
• Evaluación de afectaciones al sistema de protección catódica.
• Desarrollo de recomendaciones y medidas de mitigación conforme a la normatividad aplicable.

Alcance del Proyecto

El alcance del servicio comprendió la evaluación, diagnóstico y análisis de interferencias por corriente alterna inducidas por líneas eléctricas de alta tensión sobre gasoductos y ramales asociados, con el propósito de identificar riesgos operativos, mecanismos potenciales de corrosión AC y afectaciones a los sistemas de protección catódica. Con base en los resultados obtenidos, se desarrollaron alternativas de mitigación orientadas a garantizar la integridad de los activos y el cumplimiento de los requisitos normativos aplicables, incluyendo:

• NOM-007-ASEA-2016.
• CFE L1000-55.
• NACE Standard RP0177.
• Prácticas recomendadas AMPP/NACE para evaluación y mitigación de interferencias AC.

La infraestructura considerada dentro del proyecto incluyó:

• Gasoducto Los Ramones Fase II Sur de 42” de diámetro nominal, con una longitud aproximada de 292 km.
• Gasoducto La Pila de 16” de diámetro nominal, con una longitud aproximada de 16 km.
• Ramal CCC Bajío de 16” de diámetro nominal.
• Ramales de interconexión y sistemas asociados.

Resultados

Como resultado del proyecto, se generó una evaluación integral del comportamiento de los sistemas analizados frente a las interferencias inducidas por corriente alterna, proporcionando información técnica para la toma de decisiones y la implementación de medidas correctivas o preventivas. Los entregables desarrollados incluyeron:

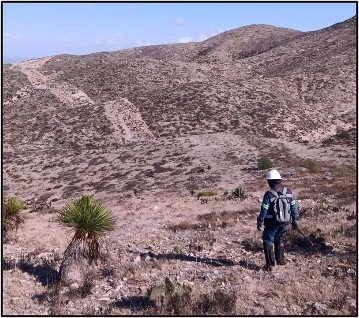

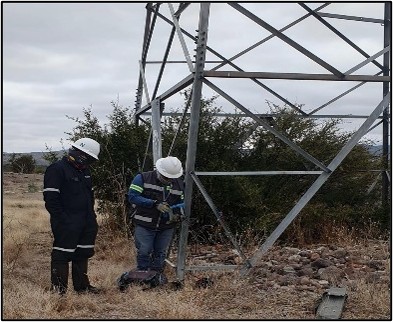

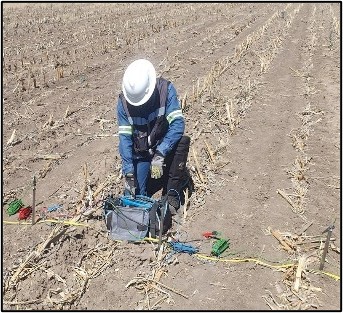

• Reporte general de las actividades ejecutadas en campo, acompañado de evidencia fotográfica de los trabajos realizados.
• Informe técnico final con el análisis de los resultados obtenidos durante las mediciones y evaluaciones de campo.
• Documento consolidado con resultados, gráficas, perfiles eléctricos y análisis comparativos.
• Evaluación del nivel de riesgo asociado a las interferencias por corriente alterna en cada uno de los segmentos analizados.
• Recomendaciones técnicas para mitigación, control y monitoreo de las condiciones identificadas.
• Memorias de cálculo, bases de datos y documentación de soporte utilizada durante el análisis.
• Planos y diagramas de trayectoria con identificación de cruces y paralelismos con líneas eléctricas.
• Archivos georreferenciados (KML) con la ubicación de los sitios recomendados para la instalación de medidas de mitigación.
• Archivos georreferenciados (KML) con la ubicación de cruces, paralelismos y puntos de monitoreo evaluados.
• Validación técnica de los resultados por especialistas certificados NACE/AMPP Nivel II y Nivel III.

La información obtenida permitió a ENGIE México identificar oportunamente zonas de riesgo, optimizar sus estrategias de protección catódica y establecer medidas de mitigación orientadas a preservar la integridad mecánica de los ductos, garantizar la seguridad operativa y asegurar el cumplimiento de los estándares regulatorios aplicables.
